16 ottobre 2010 · 8 min di lettura

Il multitrack Myousica: mixing audio nel browser

• myousica
• music
• flash
• actionscript
• audio
• open-source

Questo è il secondo post della serie Myousica. Il primo copriva la piattaforma Rails. Questo si immerge nell’editor multitraccia — il componente Flash/Flex dove gli utenti mixano effettivamente la musica nel browser.

Il multitraccia è stato inizialmente sviluppato da Vaclav Vancura, che ha costruito l’architettura originale, la libreria di componenti UI e il motore di riproduzione audio. Poi ho preso in mano io e l’ho ricablato pesantemente — integrando la registrazione, l’upload, i servizi backend e la macchina a stati che tiene tutto insieme. 81 file ActionScript, ~7.300 righe di codice, 129 commit.

Ecco lo screenshot originale di Vaclav che mostra la vista remix — dove le canzoni si collegano e si ramificano in nuovi remix:

Cosa fa¶

L’editor si carica nel browser come SWF Flash. Si può:

• Caricare fino a 16 tracce audio simultaneamente
• Riprodurle tutte in sincrono con un unico controllo di trasporto
• Regolare volume e bilanciamento per ogni singola traccia
• Registrare la propria traccia dal microfono, sincronizzata con la riproduzione
• Vedere le forme d’onda di ogni traccia
• Cercare tracce da aggiungere al mix (via API Rails)
• Salvare e pubblicare il risultato

Tutto questo avviene lato client in Flash Player 9, con il lavoro pesante (encoding, storage) delegato ai servizi backend.

Le dimensioni¶

Tutto è preciso al pixel. L’editor gira in uno stage largo 690px con proporzioni fisse:

public static const STAGE_WIDTH:uint = 690;
public static const WAVEFORM_WIDTH:uint = 432;
public static const TRACKCONTROLS_WIDTH:uint = 250;
public static const TRACK_HEIGHT:uint = 65;
public static const MAX_TRACKS:uint = 16;
public static const IGNORE_FMS_CALLS:Boolean = false; // :D

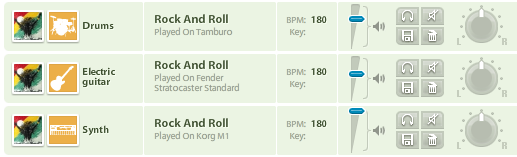

Ogni traccia è alta 65 pixel con 250px di controlli a sinistra (icona strumento, knob del volume, nome della traccia) e 432px di visualizzazione della forma d’onda a destra. Il playhead scorre sull’area della waveform. Con 16 tracce caricate, l’editor può diventare piuttosto alto, quindi l’altezza dello stage è dinamica — cresce e si riduce con animazioni Tweener fluide quando le tracce vengono aggiunte o rimosse.

La macchina a stati¶

L’editor ha 7 stati, definiti come bit flag:

private static const _STATE_STOPPED:uint     = 0x01;
private static const _STATE_PLAYING:uint     = 0x02;
private static const _STATE_PAUSED:uint      = 0x04;
private static const _STATE_WAIT_REC:uint    = 0x08;
private static const _STATE_RECORDING:uint   = 0x10;
private static const _STATE_UPLOADING:uint   = 0x20;
private static const _STATE_LOADING:uint     = 0x40;

Lo stato determina quali pulsanti della toolbar sono abilitati, se il playhead si muove, se il VU meter è attivo e quali operazioni sono legali. Non si può registrare mentre si sta caricando. Non si può riprodurre mentre si sta caricando. Non si può caricare mentre si registra. La macchina a stati impone tutto questo.

Lo stato WAIT_REC è dove avviene il precount sincronizzato al beat — quattro battute prima che la registrazione inizi effettivamente, così il musicista può sentire il ritmo ed entrare a tempo.

Il Sampler¶

Ogni traccia caricata ha la sua istanza Sampler — un wrapper attorno a Sound e SoundChannel di Flash che gestisce caricamento, riproduzione, pausa, ripresa, seeking, volume, bilanciamento e mute:

public function play():void {
    _sampleChannel = _sampleSound.play(_pausedSamplePos);
    _sampleChannel.soundTransform = _currentSoundTransform;
    _isSamplePlaying = true;
    _isSamplePaused = false;
    _sampleChannel.addEventListener(Event.SOUND_COMPLETE, _onSoundComplete);
    _refreshSoundTransform();
}

public function seek(position:uint):void {
    if(position > _milliseconds) return;

    if(_isSamplePlaying) {
        if(_isSamplePaused) {
            _pausedSamplePos = position;
        } else {
            _sampleChannel.stop();
            _sampleChannel = _sampleSound.play(position);
            _sampleChannel.addEventListener(Event.SOUND_COMPLETE, _onSoundComplete);
            _refreshSoundTransform();
        }
    } else {
        _pausedSamplePos = position;
    }
}

La sfida principale è la riproduzione multi-traccia sincronizzata. Quando l’utente preme play, l’editor itera su tutte le tracce caricate e chiama play() su ogni Sampler. Durante il seeking, chiama seek() su tutti atomicamente. Il getter position restituisce _sampleChannel.position se in riproduzione, o _pausedSamplePos se in pausa — questo mantiene tutte le tracce sincronizzate anche quando alcune sono in pausa e altre no.

C’è anche un meccanismo di “still seek”: quando l’utente scrolla il viewport, l’editor fa seek di tutte le tracce alla nuova posizione, ma con un intervallo di debounce di 300ms per non stressare il motore audio riavviando la riproduzione ad ogni pixel di scrolling.

Registrazione via RTMP¶

La registrazione usa l’API Microphone di Flash per catturare l’input audio e lo trasmette al media server Red5 via RTMP usando il StreamService:

public function prepare():void {
    _microphone = Microphone.getMicrophone(-1);
    _microphone.rate = 44;
    _microphone.setSilenceLevel(0);
    _microphone.addEventListener(StatusEvent.STATUS, _onUserPermissionToUseMic);
    _stream.attachAudio(_microphone); // attiva il dialog di sicurezza Flash
}

public function record():void {
    _filename = sprintf('%s_%u_%u',
        App.connection.coreUserData.userNickname,
        uint(new Date()),
        Rnd.integer(1000, 9999));
    _stream.publish(_filename, 'record');
}

Il metodo prepare() richiede l’accesso al microfono — Flash mostra il suo dialog di sicurezza e l’utente deve consentirlo esplicitamente. Una volta concesso, il metodo record() inizia a pubblicare audio al media server con un filename univoco. La convenzione del filename è {username}_{timestamp}_{random}, che evita collisioni anche se due utenti registrano contemporaneamente.

La registrazione è sincronizzata: durante WAIT_REC, il precount riproduce quattro tick al BPM corrente (default 60), poi passa a RECORDING e avvia sia il publish RTMP che la riproduzione di tutte le tracce esistenti. Il musicista sente il mix esistente mentre registra la propria parte sopra.

Il getter recordLevel espone l’activityLevel del microfono — questo alimenta il VU meter durante la registrazione così l’utente può vedere i livelli di input.

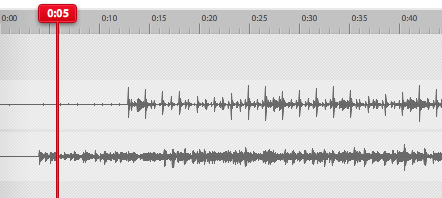

Le forme d’onda¶

Ogni traccia visualizza il suo audio come immagine della forma d’onda. Sono PNG pre-renderizzati generati lato server dal servizio uploader — la larghezza è proporzionale alla durata della traccia (~10px al secondo). Il client Flash li carica via BulkLoader e li visualizza in un’area mascherata scrollabile.

Il componente waveform gestisce:

• Caricamento del bitmap PNG dal server
• Ridimensionamento per adattarsi alla larghezza del viewport (432px visibili alla volta)
• Transizioni di rescale fluide (fade out, ridisegno alla nuova scala, fade in) quando la durata totale della canzone cambia
• Clipping basato su maschera così la waveform non sfora dalla sua corsia

Il playhead è uno sprite separato che si posiziona sopra tutte le tracce e si muove a una velocità determinata dalla durata totale della canzone — la traccia più lunga caricata determina la “lunghezza del brano.”

Architettura dei componenti¶

Vaclav ha progettato una gerarchia di componenti pulita:

Ogni tipo di traccia estende TrackCommon, che fornisce l’UI condivisa: miniatura dello strumento, knob del volume, pulsante elimina, visualizzazione della waveform. StandardTrack aggiunge il Sampler per la riproduzione audio. RecordTrack aggiunge il StreamService per la registrazione RTMP.

I container gestiscono il ciclo di vita delle tracce — aggiunta, rimozione e riordinamento. Quando una traccia viene rimossa, il suo metodo destroy() viene chiamato esplicitamente per ripulire gli event listener e rilasciare le risorse audio. La gestione della memoria in Flash è lavoro manuale — il garbage collector non sempre collabora, specialmente con gli oggetti audio. Il git log delle 4 di mattina del 2 aprile 2009 lo conferma: “Memory handling fixes, still lots of leaks present :(”

Il layer dei servizi¶

Il multitraccia comunica con il backend attraverso un set di classi service che implementano un’interfaccia comune IService:

• ConfigService — recupera la configurazione XML da /multitrack.xml all’avvio
• StreamService — gestisce la connessione RTMP a Red5 per la registrazione
• TrackFetchService / SongFetchService — carica i metadati di tracce e canzoni dalla API Rails
• TrackCreateService — crea nuove tracce sul server (necessario prima dell’upload)
• TrackEncodeService — attiva l’encoding sul servizio uploader e fa polling per il completamento

Il polling dell’encoding merita una nota: dopo aver caricato una traccia registrata, il client fa polling su /upload/status/{worker_key} ogni 3 secondi (configurabile via Settings.WORKER_INTERVAL) finché il server non riporta che l’encoding è completo. Solo allora la waveform si carica e la traccia diventa riproducibile.

Gli strumenti¶

Il codebase usa diverse librerie ActionScript di terze parti:

• Tweener (caurina.transitions) — motore di animazione per le transizioni UI
• BulkLoader — caricamento concorrente di asset con gestione basata su ID
• Thunderbolt — logging nella console Firebug (sì, Firebug)
• sprintf (popforge) — formattazione stringa in stile C per AS3
• La libreria grafica e utility org.vancura di Vaclav

Il progetto è stato costruito con FDT (FlashDevelop Tools) e Flex SDK 3.2, con target Flash Player 9.0.28+.

La cronologia¶

La storia di git mostra due fasi distinte:

Le fondamenta di Vaclav (settembre – novembre 2008): commit iniziale con l’intera architettura dei componenti, la libreria dei controlli, l’UI di ricerca e la riproduzione base. 22 commit di lavoro attento e deliberato, fino alle scorciatoie da tastiera.

Lo sprint di integrazione (marzo 2009): sono entrato io e ho ricablato gli internals in due settimane intense. 96 commit. Rimossi i vecchi servizi di ricerca e canzoni, ricostruita la macchina a stati, aggiunta l’integrazione di registrazione e upload, corretta la sincronizzazione della riproduzione e rifinita l’UI. Il giorno più intenso è stato il 21 marzo con 14 commit. La svolta della registrazione è avvenuta il 28 marzo, l’upload il giorno dopo, e il 2 aprile stavo rifinendo l’UI e combattendo memory leak alle 5 di mattina.

Zero revert in tutto il repo. L’architettura di Vaclav era abbastanza solida da permettermi di riscrivere gli internals senza rompere la struttura.

Cosa viene dopo¶

Il terzo e ultimo post copre la pipeline di elaborazione audio — come l’audio arriva dal microfono dell’utente a un MP3 riproducibile con forma d’onda, passando attraverso Red5, ffmpeg e sox.

Repository: mewsic/mewsic-multitrack
